AR-15: pístový systém vs. DI – rozdíly, výhody a nevýhody

Píst, nebo plyn? Otázka, která v komunitě střelců a majitelů pušek platformy AR-15 dokáže spolehlivě rozpoutat nekonečné debaty. Rozdíly ve spolehlivosti, přesnosti a chodu obou systémů souvisejí s jejich konstrukcí i podmínkami používání. Podívejte se na srovnání klasického systému běžně označovaného jako DI (Direct Impingement) a pístových konstrukcí, včetně jejich největších výhod a skrytých nevýhod.

Jak funguje AR-15: systém DI a pístový pohon

Ve světě AR-15 se dnes vyskytují dva hlavní konstrukční proudy – tzv. „plynovka“ a „pístovka“. Oba systémy využívají tlak prachových plynů; rozdíl je v tom, kde plyny působí a jak se jejich energie přenáší na nosič závorníku.

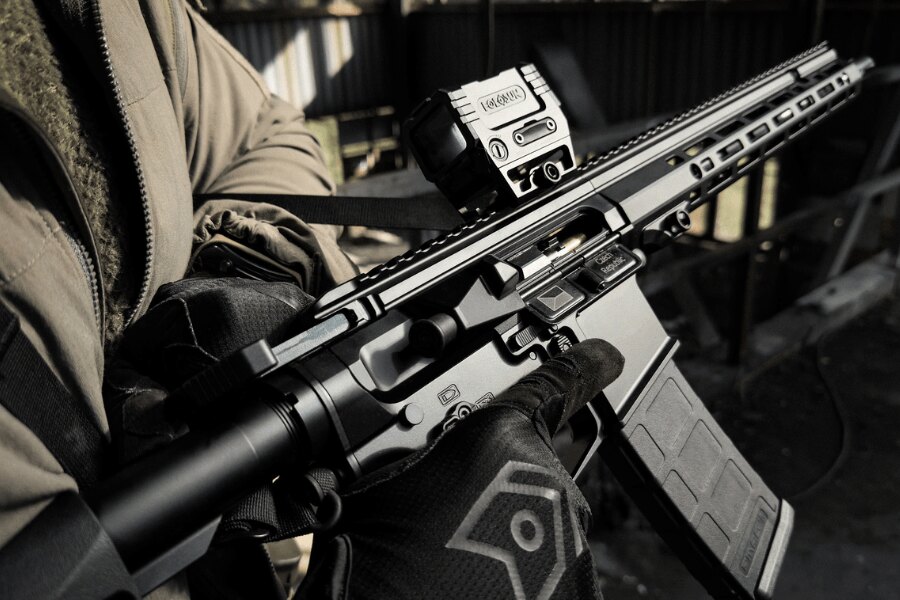

Pístová puška Antreg ARS M4s s kolimátorem Holosun. Platforma AR-15 zahrnuje klasické provedení se systémem DI i konstrukce se samostatným pístovým ústrojím. Foto: Rigad.

Systém DI: plyny uvnitř nosiče závorníku

U systému DI zajišťují pracovní cyklus zbraně plyny přivedené plynovou trubicí (gas tube) do expanzního prostoru mezi závorníkem a jeho nosičem.

Při nárůstu tlaku dojde k pohybu nosiče směrem dozadu. Vlivem jeho řídicí kulisy a řídicího čepu (cam pin) se závorník pootočí a odemkne. Následně se pohybuje dozadu i s prázdnou nábojnicí, kterou drží vytahovač. Jakmile nábojnice opustí prostor komory a nástavce hlavně s uzamykacími ozuby (barrel extension), může ji předpružený vyhazovač v čele závorníku vyhodit výhozním oknem ven. Vratná pružina následně vrací mechanismus dopředu, přičemž je podán další náboj do komory a závorník se znovu uzamkne.

Svým způsobem se jedná o mechanismus pístu – ve Stonerově patentu závorník plní funkci pístu a nosič pohyblivého válce. V tomto článku pro něj budeme používat běžně zavedenou zkratku DI.

Pístový systém: krátký a dlouhý zdvih

U pístového systému se plyny přivádějí do plynové komory blízko místa odběru z hlavně. Tlakem plynů je směrem dozadu uveden do pohybu píst nebo pohyblivý válec, který předá impulz nosiči závorníku.

Pokud se pístové ústrojí pohybuje společně s nosičem po celý jeho zdvih, jedná se o systém s dlouhým zdvihem pístu (long-stroke piston). Pokud píst vykoná pouze krátký pohyb a předá nosiči impulz přímo nebo prostřednictvím pístnice, jde o systém s krátkým zdvihem (short-stroke piston).

U pístové konstrukce působí prachové plyny na pístové ústrojí u místa odběru z hlavně. To předává impulz nosiči závorníku. Foto: Rigad.

AR-18 a Colt 703: vývoj pístových alternativ

AR-18 a její vliv na další konstrukce

Ne všichni vědí, že vývoj AR-18 s krátkým zdvihem pístového ústrojí zahájila firma ArmaLite již v roce 1963. Po převodu práv k AR-15 na Colt hledala konstrukci, která by nezasahovala do patentové ochrany Stonerova plynového systému. Byť šlo o vcelku revoluční konstrukci, většího obchodního úspěchu nedosáhla. Ve značné míře využívala lisované plechové díly. Dvě vratné pružiny uložené v pouzdře závěru umožňovaly sklopení pažby. Americká armáda mezitím nakupovala M16 a AR-18 čelila také vlastním vývojovým a výrobním omezením.

Nicméně historický význam této konstrukce je dalekosáhlý – ovlivnila například HK G36, jejíž pístový systém se následně stal východiskem pro plynové ústrojí HK416.

M16 ve Vietnamu a vývoj Coltu 703

I firma Colt Manufacturing vyvinula svou verzi „pístovky“, modifikující systém pušky Colt M16. Během služby M16, zejména při jejím nasazení ve Vietnamu, se objevily pokusy, jak systém modifikovat tak, aby se zvýšila spolehlivost zbraně.

Ve Vietnamu totiž docházelo k problémům se spolehlivostí – zádržkám během střelby, selháním vytažení nábojnic či poškození jejich okrajů. Příčin bylo několik – vliv použitého střelného prachu na kadenci a zanášení zbraně; koroze a poškození povrchu nábojové komory, které zhoršovaly vytažení nábojnic; nedostatky ve výcviku, údržbě a dostupnosti čisticích pomůcek. Nešlo tedy pouze o problém samotného principu DI.

V tomto období začala firma Colt vyvíjet systém s dlouhým zdvihem pístu. Konstruktéři se inspirovali systémem AK-47. Výsledný produkt, který však zůstal pouze ve fázi vývojových prototypů, měl dlouhou pístnici s pístem připojenou k nosiči závorníku. Součástí konstrukce byl také regulátor odběru plynů. Spolehlivost M16 se mezitím zlepšovala díky kombinaci konstrukčních úprav, změn ve střelivu, chromování nábojové komory a zlepšení výcviku i údržby. Pístový Colt Model 703, popsaný ve firemní zprávě z roku 1969, se do sériové výroby nedostal.

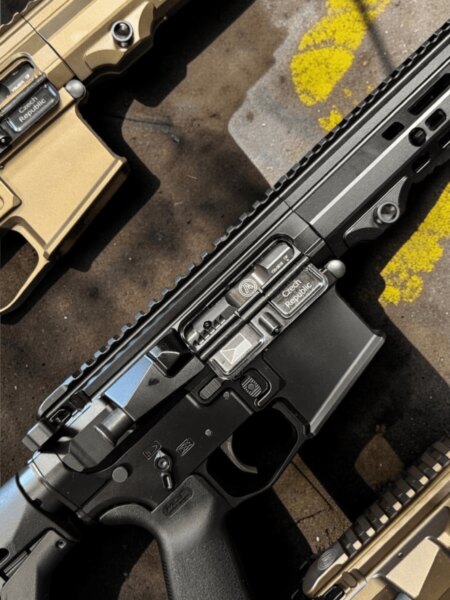

Menší zanášení prostoru závěru patří k typickým výhodám pístových konstrukcí. Pravidelné čištění a mazání ale vyžadují oba systémy. Foto: Rigad.

Srovnání DI a pístového systému: výhody a nevýhody

Následující přehled popisuje typické konstrukční výhody a kompromisy. Jejich skutečný význam závisí na konkrétní zbrani, jejím provedení a podmínkách používání. Také časování odemykání a životnost součástek nelze určit pouze podle toho, zda jde o DI, nebo pístový systém.

Pístový systém: výhody a nevýhody

Nevýhody:

• prostor potřebný pro pístové ústrojí může zvětšovat stavební výšku horní části zbraně;
• často vyšší hmotnost, zejména v přední části zbraně, ve srovnání s obdobným provedením DI;
• pohyb pístového ústrojí a způsob předání impulzu nosiči mohou přispívat k výraznějšímu pocitovému zpětnému rázu;
• vzhledem k různým konstrukčním řešením se od sebe liší jednotlivé systémy výrobců a nabídka náhradních dílů od druhovýrobců (aftermarket) bývá omezenější než u běžných DI provedení AR-15;
• pístové ústrojí přidává další hmotnost a mechanické působení v oblasti hlavně, což může ovlivňovat její kmitání; výsledný vliv na přesnost závisí na konkrétní konstrukci;
• mimoosé předávání impulzu od pístu či pístnice může vytvářet dodatečné momenty a podílet se na zdvihu zbraně.

Výhody:

• do prostoru závěrového mechanismu nejsou přímo přiváděny pracovní plyny plynovou trubicí, což omezuje jeho přímé tepelné zatížení; součástky se však při střelbě nadále zahřívají;
• prostor závěru bývá méně zanášen zplodinami hoření, které se ve větší míře zachycují v přední části plynového ústrojí;
• čištění prostoru závěru tak může být snazší, údržbu ale vyžaduje i pístové ústrojí a nadále je nutné dodržovat předepsané mazání.

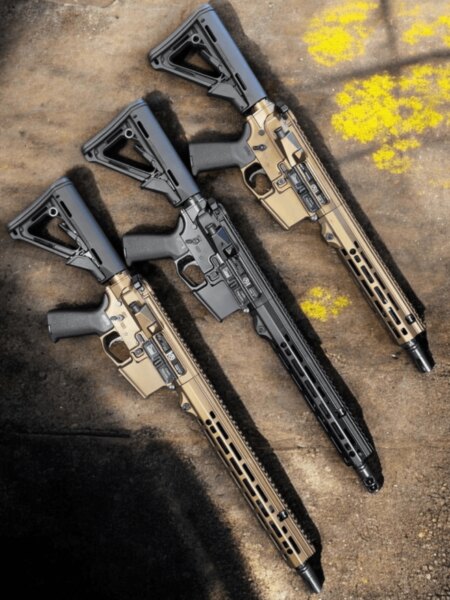

Různá provedení platformy AR-15 sdílejí podobné uspořádání a ovládací prvky. Jejich vlastnosti však závisejí na konkrétní konstrukci a kvalitě výroby, nejen na typu pohonu. Foto: Rigad.

Systém DI: výhody a nevýhody

Nevýhody:

• přívod horkých plynů do nosiče závorníku zvyšuje tepelné zatížení této části mechanismu; životnost závorníku či těsnicích kroužků (gas rings) ale ovlivňuje také konstrukce, materiál, kvalita výroby a režim střelby;
• vysoká teplota může urychlovat úbytek a degradaci maziva, přičemž nedostatečné mazání zvyšuje tření a opotřebení například řídicího čepu, jeho otvoru v závorníku a vodicí kulisy v nosiči;
• vyšší zanášení prostoru závěru zplodinami hoření přiváděnými společně s pracovními plyny;
• vzhledem k výše uvedenému bývá potřeba věnovat větší pozornost čištění prostoru závěru a dodržování požadavků výrobce na mazání;
• při použití některých tlumičů hluku může delší působení tlaku plynů způsobovat „přeplynování“ zbraně, zrychlení pracovního cyklu a vyšší namáhání součástek. Nejde automaticky o zvýšení maximálního tlaku v nábojové komoře. Současně mohou plyny unikat výhozním oknem před obličej střelce i kolem natahovací páky. Míra těchto jevů závisí na konkrétní kombinaci zbraně, tlumiče a střeliva; obdobné ovlivnění funkce a únik plynů se může projevit také u pístových zbraní.

Výhody:

• možnost velmi štíhlého designu;
• obvykle nízká hmotnost plynového ústrojí;
• menší počet součástek plynového ústrojí oproti vnějšímu pístovému systému;
• síla pohánějící nosič závorníku působí přímo v jeho ose;
• možnost volně plovoucího uložení hlavně, které lze ovšem použít i u pístových konstrukcí; samotný systém pohonu přesnost zbraně neurčuje;
• u běžných standardizovaných provedení AR-15 široká dostupnost náhradních dílů, a to i od druhovýrobců; kompatibilitu je třeba posuzovat podle konkrétního dílu a provedení zbraně;
• přenos síly bez úderu samostatné pístnice může přispívat k plynuleji vnímanému chodu mechanismu a menšímu pocitovému zpětnému rázu;
• široká nabídka stavitelných plynových bloků pro různé konfigurace DI zbraní; regulaci odběru plynů ovšem nabízejí také některé pístové konstrukce.

Závěr: co rozhoduje při výběru AR-15

Každý systém má své pro a proti a v celkovém pojetí se vítěz hledá jen těžko. Pokud ale budu vybírat zbraň pro konkrétní účel, rozhodování bude snazší. Jinak budu posuzovat zbraň pro sport nebo zábavu na střelnici a jinak pro službu či bojové nasazení. Důležitou roli může hrát také cena. Ve sportu se velmi dobře uplatňují „plynovky“, ve službě a armádách se však používají oba systémy. Ani plně samočinný režim sám o sobě neznamená, že je nutné upřednostnit pístovou variantu – například M4A1 používá systém DI. V praxi pak rozhoduje především ověřená spolehlivost a kvalita výroby.
